從 CAD 到 CAM
Gerber File是PCB板廠用來制作一片PCB所需要的檔案，也就是要給CAM (電腦輔助制造) 用的檔案格式。Gerber格式是一種二維向量圖像文件格式。它是印刷線路板行業軟件中用于描述印刷線路板圖像的標淮格式。

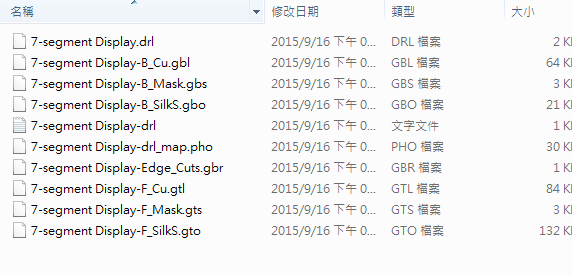

要制作一個PCB板，必須提供板廠Gerber檔案。所謂Gerber檔，其實是包含一群檔案 (如下圖所示)，如包含正反面銅箔層 F.Cu B.Cu.，正反面文字面 F.Silkscreen ，B.Silkscreen，防焊層 SolderMask、板邊裁切Edge.Cuts 等。另外，還要給鉆孔Drill (.drl)及 Drill Map (.map) 的Gerber 檔案，此會描述此PCB所用到的鉆孔的孔徑尺寸及鉆孔位置。
? Cu (銅箔層/線路層)
? Silk Screen(文字層)： 主要的功能是在電路板上標注各零件的名稱、位置框，方便組裝后維修及辨識用。
? Solder Mask： 防焊層(綠油層) ：并非全部的銅面都要吃錫上零件，因此非吃錫的區域，會印一層隔絕銅面吃錫的物質(通常為環氧樹脂)，避免非吃錫的線路間短路。根據不同的工藝，分為綠油、紅油、藍油、黑油、白油等顏色
? Drill Map ： 描述 PCB 有鉆孔位置及孔徑。
2層板的話，有正面(Front)及背面(Back). 故會有F.Cu或 B.Cu
? ----------------
? Paste Mask： 制作鋼板用的圖層。鋼膜上的孔就對應著電路板上的SMD 器件的焊點。(該層的尺寸與實際SMD焊盤的尺寸相同)
? Edge.Cuts，： PCB板框裁切用的檔案。
? Dwgs.User ： User Drawing 的部份，可以用來描述板框尺寸(用量測工具)或文字說明的地方?；蛴脕砻枥LEdge.Cuts以外的部份。這一層完全不影響生產。

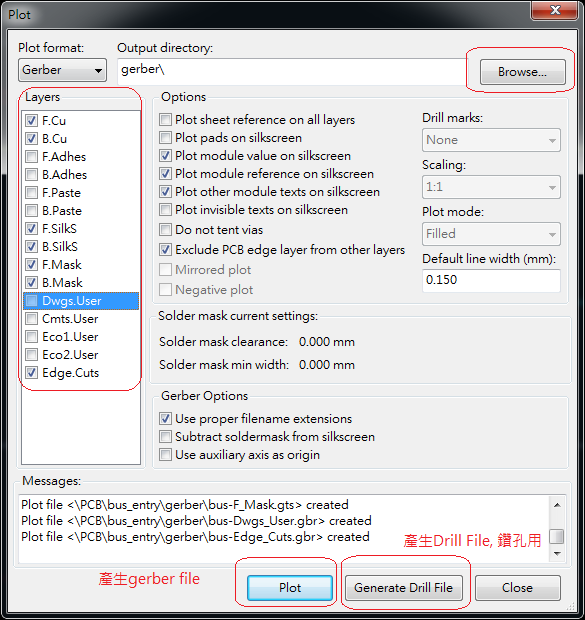

PCB設計產生Gerber File

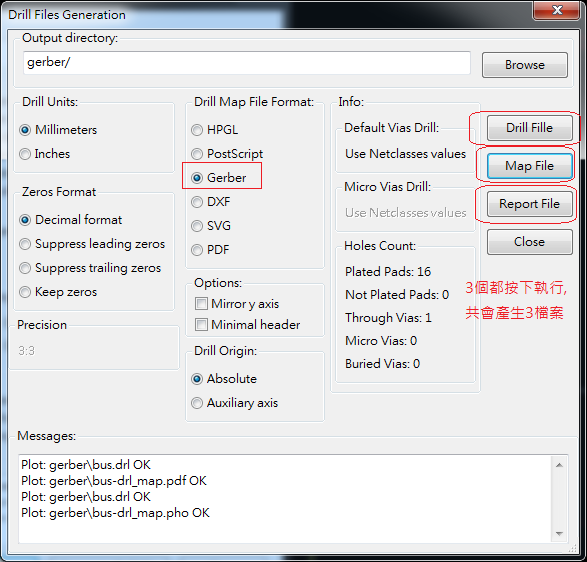

? 產生Drill File及 Map File 的Gerber 檔案，此會產生描述此PCB所用到的鉆孔的孔徑尺寸及鉆孔的座標資訊。

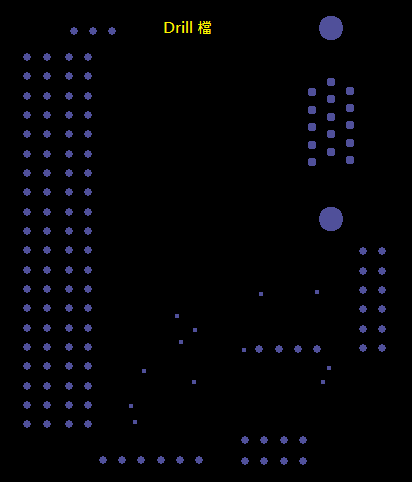

Drill File

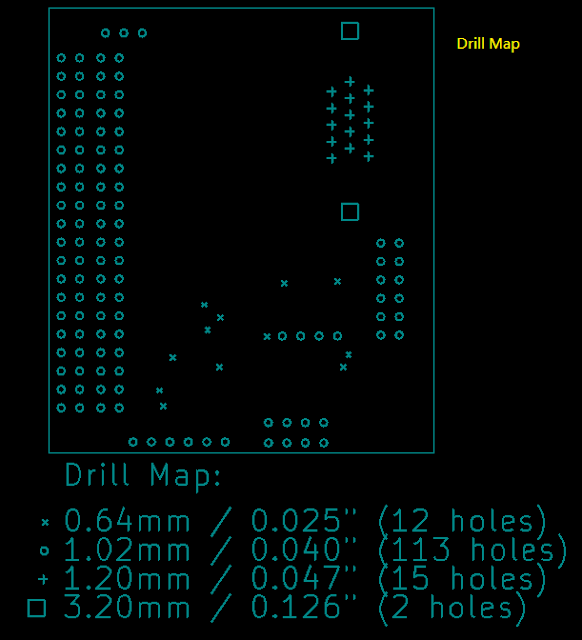

Drill Map File
一旦你產生gerber file 之后，你可以用gerber viewer 軟件來觀看這些所輸出PCB圖層。

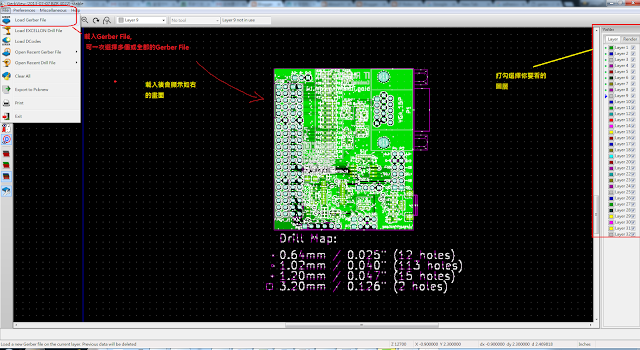

1) 用Kicad 原生內建的Gerb View軟件 (但不太好看!)

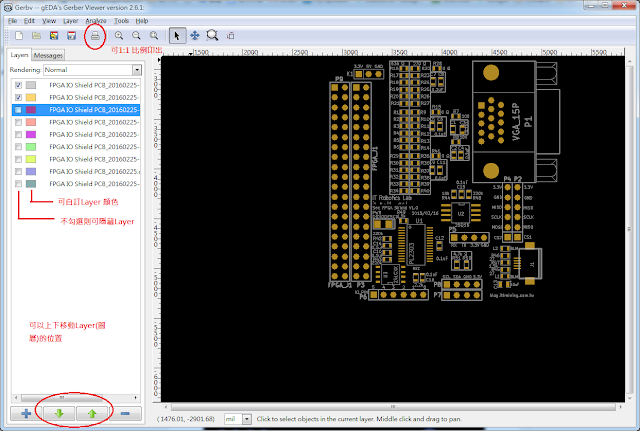

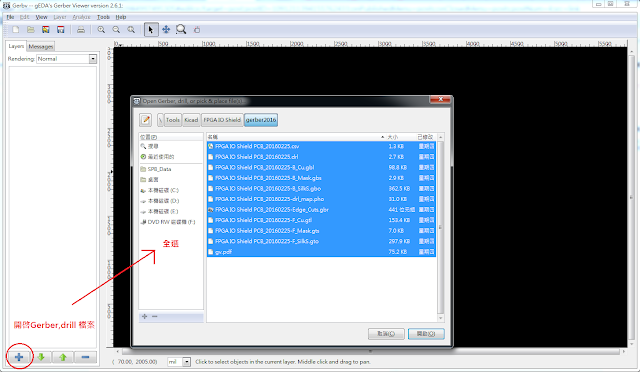

2) 用 gerbv - A Free/Open Source Gerber Viewer 來觀察gerber
建議：在送給板廠之前，應用1：1 的比例輸出PCB Front/ Back零件面，以確認IC Footprint是否正確，若手邊有現成的IC，也可以比劃一下，以避免得元件footprint 錯了.做出PCB和元件對不起來，另外 Drill File也應仰出來看一下，鎖孔位置及排針位置及距離是否正確!
注意： 研發也要考慮到生產的問題。凡寄出給板廠的Gerber Files，必需備存一份，若到時要再制作PCB時，才能保證可以制作出一模一樣的PCB出來。若改版，每一個版本也都須備存一份 (可以用SVN或Git之類的版本控管軟件) 且要留下Release Note 或 Bug Fix Note 才可以!
