最近有朋友在問什么是地平面中的slot槽以及它對于PCB設計的影響，接下來深圳PCB設計公司-深圳宏力捷電子為大家介紹地平面中的slot槽。
關于地平面中的slot槽，我能說的最重要的事情就是沒有它們！如果你有slot槽，沒有跡線可以越過它們。如果跟蹤確實跨越了slot槽，請問自己這個問題：當前的返回路徑在哪里？請記住EMC的基本原理，“通過可能的最小環路區域，在本地和緊湊的情況下返回電流”。如果每個人都遵循這個原則，我們的許多EMC問題都會消失或至少被最小化。

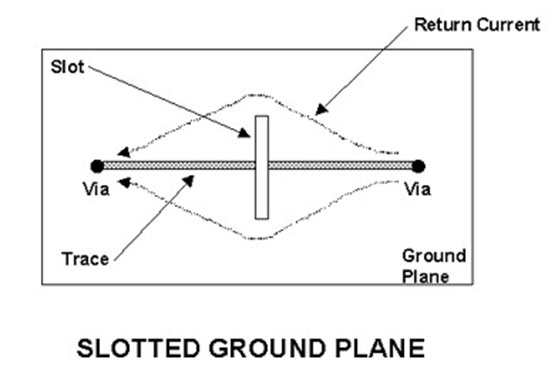

最低阻抗信號返回路徑位于信號跡線正下方的平面中。接地層中的槽會轉移接地電流（見圖），從而產生高接地阻抗（電感）和接地平面電壓降，這是連接到電路板的電纜排放增加的原因。此外，接地平面槽將顯著增加跨越它們的跡線之間的串?dāng)_，并且由返回電流路徑形成的較大環將輻射。
減少PCB上高速信號的噪聲輻射的一個基本原則是盡量減少電流回流路徑的環路面積，高速信號的回流電流總是偏向于阻抗最低的路徑，即緊挨著高速信號傳輸線的產品平面，多少情況下為GND地平面，所以我們?cè)诖騰ia過孔時，要注意避免過孔把地平面打斷，形成slot槽，造成高速電路的信號回來路徑面積增大，增加噪聲輻射，造成EMI超標問題。
下表顯示了接地平面中有無slot槽的接地平面電壓的測量值。電壓測量在地平面上的兩個點之間進行，相隔一英寸并且直接位于跡線下方。如圖所示，切口垂直于電流方向切割，并且在測量點之間。“孔”下的入口表示15個孔的線性圖案，每個孔的直徑為0.052英寸（垂直于電流流動），覆蓋一英寸的線性距離。這代表了用于通孔或通孔元件引線的孔陣列。使用10 MHz，3 nS上升時間時鐘信號進行電壓測量，該信號沿著跡線流下并返回到地平面?？梢钥闯觯钻嚵袥](méi)有增加地平面電壓，
|
Length of Slot |
Ground Plane Voltage |
|
0 inches |
15 mV |
|
1/4 inch |
20 mV |
|
1/2 inch |
26 mV |
|
1 inch |
49 mV |
|
1 1/2 inches |
75 mV |
|
Holes |
15 mV |
事后，在無法看到的埋地地平面上發現這些問題是一個困難且耗時的問題。然而，有一種非常簡單的方法來初步檢查地平面的質量。當您制作印刷電路板時，要求刻一組但沒有層壓。這樣，您可以查看未層壓的地平面并快速查看是否存在問題。所有新設計都是一個很好的做法。
