科學技術的高速發展就決定了所有企業都要有提升，其中PCB依賴于科技，自然也不得落后，因而高頻PCB的布局也就成了大家設計PCB高頻板時候需要探討的關鍵點。接下來深圳PCB設計公司-深圳宏力捷為大家介紹下高頻PCB設計布局的注意要點。

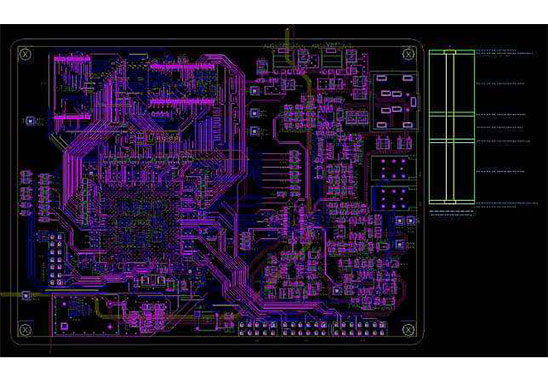

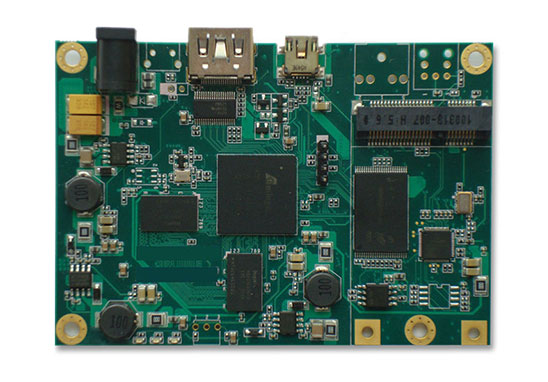

高頻PCB設計布局注意要點
（1）高頻電路傾向于具有高集成度和高密度PCB設計布線。使用多層板既是PCB設計布線所必需的，也是減少干擾的有效手段。
（2）高速電路裝置的引腳之間的引線彎曲越少越好。高頻電路PCB設計布線的引線優選為實線，需要繞線，并且可以以45°折疊線或圓弧折疊。為了滿足該要求，可以減少高頻信號的外部傳輸和相互耦合。
（3）高頻電路器件的引腳之間的引線越短越好。
（4）高頻電路裝置的引腳之間的配線層之間的交替越少越好。所謂“盡可能減少層間交叉”是指在組件連接過程中使用的過孔（Via）越少越好，據估計，一個過孔可以帶來大約為0.5 pF的分布電容。減少了過孔數量?？梢源蟠筇岣咚俣取?/span>
（5）高頻電路PCB設計布線應注意信號線的平行線引入的“交叉干擾”。如果無法避免并行分布，則可以在并行信號線的背面布置大面積的“接地”，以大大減少干擾。同一層中的平行走線幾乎是不可避免的，但是在相鄰的兩層中，走線的方向必須彼此垂直。
（6）包圍特別重要的信號線或本地單元的接地措施，即繪制所選對象的外輪廓。使用此功能，可以在所選的重要信號線上自動執行所謂的“數據包”處理。當然，對于高速系統來說，將此功能用于時鐘等組件的本地處理也是非常有益的。
（7）各種類型的信號走線不能形成環路，并且接地線也不能形成電流環路。
（8）應在每個集成電路塊附近放置一個高頻去耦電容器。
（9）將模擬接地線和數字接地線連接到公共接地線時，應使用高頻湍流鏈路。在高頻湍流鏈的實際組裝中，經常使用穿過中心孔的高頻鐵氧體磁珠，并且在電路原理圖中通常沒有表示，并且所得的網表不包括此類組件，PCB設計布線將忽略其存在。響應于此現實，它可以用作原理圖中的電感器，并且在PCB組件庫中單獨定義組件封裝，并在PCB設計布線之前將其手動移動到公共接地線的會聚點附近的合適位置。
（10）模擬電路和數字電路應分開布置。獨立PCB設計布線后，電源和地線應連接在一個點上，以避免相互干擾。
（11）在將DSP芯片外程序存儲器和數據存儲器連接到電源之前，應添加濾波電容器并將其盡可能靠近芯片電源引腳放置，以濾除電源噪聲。另外，建議在DSP和片外程序存儲器以及數據存儲器周圍進行屏蔽，以減少外部干擾。
（12）芯片外程序存儲器和數據存儲器應盡可能靠近DSP芯片放置。同時，布局應合理，以使數據線和地址線的長度基本相同，尤其是當系統中有多個存儲器時，應考慮每個存儲器的時鐘線。時鐘輸入距離相等，或者可以添加單獨的可編程時鐘驅動器芯片。對于DSP系統，應選擇訪問速度與DSP相同的外部存儲器，否則將無法充分利用DSP的高速處理能力。DSP指令周期為納秒，因此DSP硬件系統中最常見的問題是高頻干擾。因此，在制作DSP硬件系統的印刷電路板（PCB）時，應特別注意地址線和數據線。信號線的接線應正確合理。接線時，請嘗試使高頻線短而粗，并遠離易受干擾的信號線，例如模擬信號線。當DSP周圍的電路更復雜時，建議將DSP及其時鐘電路，復位電路，片外程序存儲器和數據存儲器組成一個最小的系統，以減少干擾。
以上就是關于高頻PCB設計布局注意要點的介紹，深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。擁有平均超過10年工作經驗的PCB設計團隊，能熟練運用市場主流PCB設計軟件，專業高效溝通保證PCB設計進度，助您早一步搶占市場先機！
