焊接質量檢測是SMT貼片加工的一個重要環節，貼片焊接的質量直接關乎整個電子加工產品的質量，接下來深圳SMT加工廠家宏力捷電子為大家介紹下SMT貼片加工常見檢測方法。

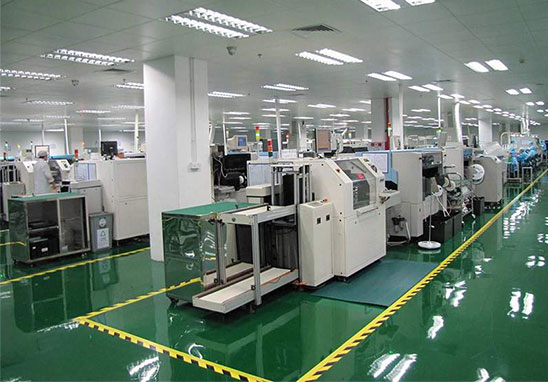

SMT貼片加工常見檢測方法
1、光學檢測法
隨著SMT貼片元器件封裝尺寸的減小和電路板貼片密度的增加，SMA檢查難度越來越大，人工目檢就顯得力不從心，其穩定性和可靠性難以滿足生產和質量控制的需要，故采用光學檢測就越來越重要。
2、人工目視檢測法
該方法投入少，不需進行測試程序開發，但速度慢，主觀性強，需要直觀目視被測區域。由于目視檢測的不足，因此在當前SMT小批量貼片加工廠的生產線上很少作為主要的焊接質量檢測手段，而多數用于返修返工等。
3、AOI檢測法
使用自動光學檢測作為減少缺陷的工具，可用于貼片加工過程的早期查找和消除錯誤，以實現良好的過程控制。AOI采用了高級的視覺系統、新型的給光方式、高的放大倍數和復雜的處理方法，從而能夠以高測試速度獲得高缺陷捕捉率。

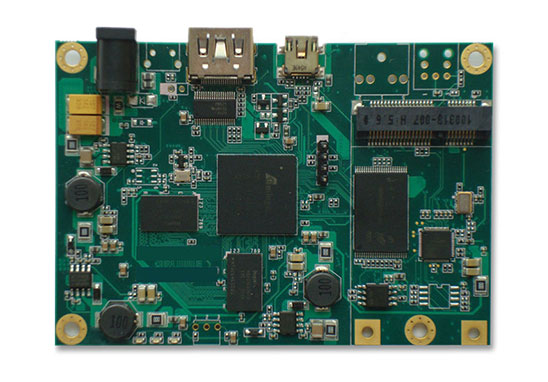

宏力捷SMT貼片加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
深圳市宏力捷電子有限公司專業提供整體PCBA電子制造服務，包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。
公司充分發揮規模采購和質量控制方面的競爭優勢，同國內外及全球多家電子元器件廠商簽訂長期合作協議，確保原材料來源的品質和穩定的供貨，將優惠轉移至客戶。
長期保持IC、電阻、電容、電感、二三極管等元器件的采購優勢，能極大地節約客戶的庫存成本，提升生產的周轉效率，節省時間。目前為美國、英國、日本、俄羅斯、法國、加拿大、澳大利亞、羅馬尼亞、瑞士等國家地區客戶提供PCBA加工服務。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
