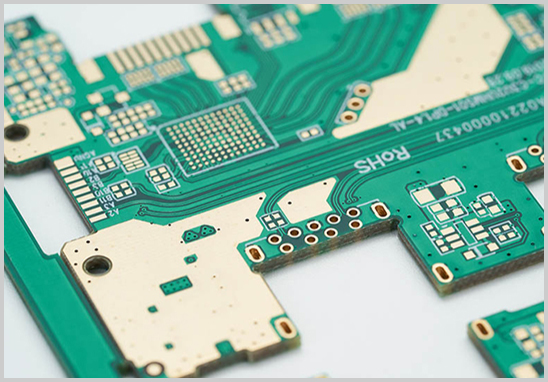

PCB（Printed Circuit Board）作為現代電子設備的關鍵組件，在電子技術的發展中扮演著不可替代的角色。它不僅提供了電子元器件的物理支撐和電氣連接，還在諸多方面發揮著重要功能。接下來，我們將深入探討PCB的多種功能。
1. 提供電子元器件的支撐與連接：
PCB作為電子元器件的底座，為它們提供穩定的物理支撐，并通過精心設計的導電路徑將各個元件連接起來，形成一個完整的電路系統。這種連接方式不僅穩定可靠，而且大大簡化了電路的布局和組裝過程。
2. 實現電路的電氣連接：
PCB上的導電路徑能夠?qū)崿F(xiàn)元件之間的電氣連接，保證電流能夠順暢地從一個元件流向另一個元件，從而完成預設的電路功能。這種連接方式減少了電線和連接器的使用，提高了電路的集成度和可靠性。
3. 提供絕緣保護：
PCB通常由不導電的材料制成，具有優良的絕緣性能，能夠有效隔離電路中的不同部分，防止電流泄漏或短路現象的發生，保護了電路元件免受損壞，提高了整個電路系統的安全性。
4. 輔助熱量的散發：
PCB設計時通常會考慮到散熱問題，通過合理的布局和選材來幫助設備散熱。例如，大面積的鋪銅或接地平面可以作為散熱器，將元件產生的熱量迅速傳導并散發出去，確保元件工作在安全的溫度范圍內。
5. 保護電路免受外界干擾：
PCB的設計注重電磁兼容性（EMC）和電磁干擾（EMI）的抑制，通過合理的線路布局、接地設計以及濾波電容等元件的加入，有效減少外界電磁干擾對電路的影響，保障了電路的穩定運行。
6. 簡化電子設備的設計和制造過程：
PCB的使用簡化了電子設備的設計和制造過程。設計師只需在軟件中進行布局和布線設計，然后通過專業的PCB制造商進行加工，即可得到一塊完整的電路板。這種方式提高了生產效率，降低了出錯率。
7. 便于維修和更換元件：
由于元件都是固定在PCB上的，維修人員可以方便地檢查、測試和更換有問題的元件。這提高了設備的可維護性，延長了設備的使用壽命。
8. 降低生產成本和提高可靠性：
大規模生產PCB可以降低單個電路板的生產成本，同時PCB的制造過程高度自動化和標準化，確保了生產出的電路板質量穩定可靠，提高了整個電路系統的可靠性。
9. 支持多種電子設備的功能實現：
PCB的靈活性和可定制性使其能夠支持多種電子設備的功能實現，滿足其特定的電路需求，從消費電子產品到工業控制系統，均可以通過設計不同的PCB來實現其功能。
10. 環保和可持續性：
現代PCB制造過程越來越注重環保和可持續性，采用環保材料和工藝生產PCB，通過合理的設計和制造流程優化，實現了生產過程的高效和節能，減少了對環境的影響。
PCB的功能豐富多樣，不僅是電子設備中不可或缺的組件，更是推動電子技術發展的重要基石。深圳宏力捷電子是專業PCB制板廠家，專注單雙面PCB電路板、多層線路板快速打樣與中小批量制造?？商峁?/span>1-14層PCB打樣、阻抗板、HDI、厚銅、電金、樹脂塞孔等特殊工藝PCB板打樣批量生產業務。
