在PCBA加工中，DIP插件焊接是確保產品連接可靠性的重要工序。而在實現DIP焊接時，選擇性波峰焊與傳統波峰焊是兩種常見的焊接工藝。兩者各有特點，適用于不同的應用場景。
傳統波峰焊的特點
1. 工藝概述
傳統波峰焊是一種成熟的批量焊接技術，通過將插件組件插入PCB板后，將整板通過焊錫波峰來實現批量焊接。該工藝適合焊接大量插件元件，尤其在生產簡單、規則板件時表現出高效率。
2. 優點
- 高效率：一次可以完成整塊PCB板的焊接，適合大批量生產。
- 成本低：設備投入和耗材成本較低，是高性價比的選擇。
- 操作簡單：工藝成熟，易于維護和操作。
3. 缺點
- 選擇性不足：無法針對特定區域焊接，可能影響已貼片的元件或需要額外屏蔽處理。
- 焊接靈活性較差：復雜或高密度電路板中容易出現焊接缺陷。
- 環保壓力：使用大量焊錫，焊劑揮發可能對環境和操作人員產生影響。
4. 適用場景
傳統波峰焊適用于大批量生產、單面板或插件元件密集、布局簡單的PCB板焊接場景，如家用電器控制板和工業設備主板等。

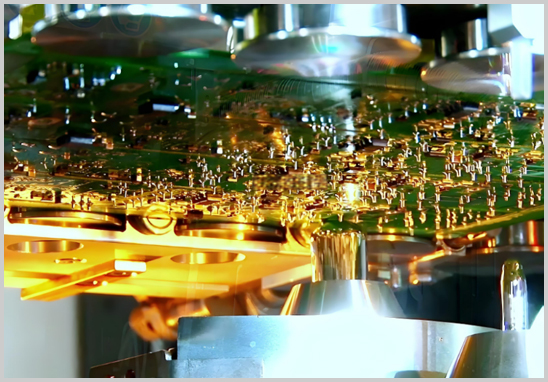

選擇性波峰焊的特點
1. 工藝概述
選擇性波峰焊是一種精細化焊接技術，通過專用噴嘴將熔融焊錫精確噴涂到指定焊點，從而實現對特定區域的精準焊接。它適合對焊接精度要求較高的復雜PCB板。
2. 優點
- 精準性強：可以避免對周圍元件的干擾，特別適用于貼片元件和插件元件混合排布的PCB板。
- 減少耗材：僅對需要焊接的焊點進行處理，焊錫和焊劑的使用更為經濟環保。
- 提升焊接質量：減少焊接缺陷，如橋連或虛焊等問題。
- 適應性強：可支持異形元件和復雜電路設計。
3. 缺點
- 效率較低：與傳統波峰焊相比，選擇性波峰焊的加工速度更慢。
- 設備成本高：選擇性波峰焊設備復雜，初始投資較高。
- 工藝復雜性：對操作人員和工藝控制的要求更高。
4. 適用場景
選擇性波峰焊非常適合雙面貼片與插件元件混裝的高密度板，以及具有較多敏感元件需要保護的PCB板，如醫療電子、通信設備和汽車電子等。
兩種焊接方式的對比實例
案例分析：汽車電子控制板
汽車電子控制板通常包含大量敏感的貼片元件，同時需要焊接部分插件元件。在這種情況下，傳統波峰焊可能導致貼片元件焊點受損，而選擇性波峰焊則通過精準焊接有效保護了其他區域，確保焊接質量。
案例分析：家電控制主板
家用電器控制主板多為單面板，布局規則且插件元件密集。在這類場景中，傳統波峰焊的效率和性價比更高，能夠大幅降低生產成本。
我們的服務優勢：您的PCBA加工首選
作為一家擁有20多年經驗的電子制造服務商，我們深刻理解客戶在不同應用場景中對DIP插件焊接的需求。我們的PCBA加工服務涵蓋從設計到量產的一站式解決方案，在波峰焊接方面擁有以下顯著優勢：
1. 先進設備：配備全自動傳統波峰焊機和高精度選擇性波峰焊設備，靈活滿足不同生產需求。
2. 專業團隊：技術團隊具備豐富經驗，能夠?yàn)榭蛻舳ㄖ谱顑?yōu)焊接方案，保證產品性能和可靠性。
3. 品質保障：嚴格按照IPC標準進行工藝管控，確保焊接質量達到國際領先水平。
4. 高效交付：多條生產線保障快速交付，適應客戶從小批量到大批量訂單的各種需求。
無論您需要高效經濟的傳統波峰焊，還是精準復雜的選擇性波峰焊，我們都能為您提供專業服務，讓您的產品更具市場競爭力。
