在電子制造中，SMT料號（Surface Mount Technology Part Number）是標識和管理物料的重要工具。理解料號的組成及其對應的電子元件，不僅能幫助客戶更好地選料，也能優化生產流程，提高效率。
SMT料號的基本組成
SMT料號通常由 字母、數字和符號 的組合構成，不同廠商可能有自己的命名規則，但基本上包含以下幾個部分：
1. 元件類別代碼
- 由一個或多個字母組成，用于標識元件的類型。例如：
- R：電阻（Resistor）
- C：電容（Capacitor）
- D：二極管（Diode）
- Q：晶體管（Transistor）
- L：電感（Inductor）
2. 尺寸規格
- 通常是數字，表示元件的外形尺寸。例如：
- 0603：表示元件的長度為0.06英寸，寬度為0.03英寸。
- 1206：表示長度為0.12英寸，寬度為0.06英寸。
不同尺寸適用于不同的電路設計需求。
3. 性能參數
- 料號中可能包含元件的關鍵參數，如電阻值、電容值、電流容量等。常見標識方式：
- 電阻值：103 表示 10kΩ（10 × 10³Ω）。
- 電容值：104 表示 100nF（10 × 10? pF）。
4. 封裝類型
- 用于標識元件的封裝方式，例如：
- SMD：表面貼裝器件（Surface-Mount Device）。
- TSSOP：薄型小外形封裝（Thin Shrink Small Outline Package）。
5. 生產批次或廠家代碼
- 某些料號還會包含生產日期、廠家信息等，用于追溯物料來源和質量管理。
常見SMT料號對應的電子元件
以下是幾種典型的電子元件及其對應的料號示例：
1. 電阻（Resistor）
- 料號示例：R0603-103F
- R：電阻
- 0603：外形尺寸為0.06 x 0.03英寸
- 103：電阻值為10kΩ
- F：精度為1%
2. 電容（Capacitor）
- 料號示例：C0805-104K
- C：電容
- 0805：外形尺寸為0.08 x 0.05英寸
- 104：電容值為100nF
- K：誤差范圍為±10%
3. 二極管（Diode）
- 料號示例：D1N4148-T
- D：二極管
- 1N4148：型號為1N4148的小信號二極管
- T：貼片封裝
4. 電感（Inductor）
- 料號示例：L1206-10μH
- L：電感
- 1206：尺寸規格為0.12 x 0.06英寸
- 10μH：電感值為10微亨
為什么選擇我們作為您的SMT加工合作伙伴？
作為一家專業的PCBA代工廠，我們致力于提供高品質、高效率的SMT加工服務，幫助客戶解決生產難題、優化成本。選擇我們，您將享受以下優勢：
- 設備先進

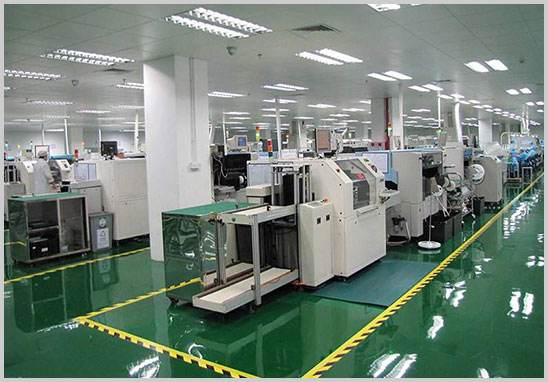

擁有全自動高速貼片機、AOI檢測設備和智能生產管理系統，確保加工精度與效率。
- 經驗豐富
擁有多年的行業經驗，能夠處理多品種、小批量或大批量訂單，滿足不同客戶的需求。
- 全面服務
從物料采購、SMT加工到成品測試，全程一站式服務，讓客戶省心省力。
- 靈活響應
支持多種合作模式，包括來料加工和一站式代工，交期靈活，服務高效。
無論您是小批量試產，還是大規模量產，我們都能為您提供專業可靠的解決方案。立即聯系我們，了解更多SMT加工服務內容，讓您的產品更快、更高效地進入市場！
