在智能手機主板生產線上，一塊巴掌大的PCB板正以每秒5厘米的速度通過檢測工位。3秒后，操作員老張的屏幕上彈出一條預警：BGA芯片位置的焊膏體積偏差12%。他立即暫停產線，調整鋼網壓力參數——這一幕發生在國內某電子代工廠的SPI檢測環節，而類似的場景每天都在全球SMT車間重復上演。
一、SPI如何成為SMT產線的“火眼金睛”

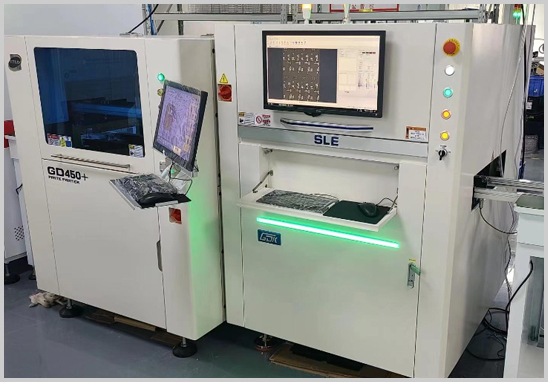

SPI（Solder Paste Inspection）焊膏檢測儀，這個看似普通的金屬機箱里藏著精密的光學系統。不同于傳統二維檢測設備，其采用的激光三角測量技術可精確到±1μm的垂直分辨率，相當于能檢測出人類頭發絲1/70的厚度變化。當印刷完焊膏的PCB進入檢測艙，高速掃描頭會在0.8秒內完成對0402元件焊盤（0.5mm×0.25mm）的三維建模。
某軍工電子企業的質量報告顯示，引入SPI后，QFN封裝元件的立碑缺陷率從3‰降至0.2‰。這種提升源于SPI對焊膏體積的精準控制——當檢測到某個焊盤錫量不足時，系統會立即觸發印刷機參數補償，避免在回流焊后出現開路風險。
二、從救火到預防的質量管理革命
2018年某汽車電子廠商曾因ECU模塊虛焊召回，事后分析根本原因是鋼網堵塞導致的焊膏缺失。該事件后，行業開始全面普及SPI在線檢測?，F(xiàn)在的先進SPI系統已實現三大突破：
1. 動態公差補償：根據元件類型自動匹配檢測標準，如QFN器件要求焊膏厚度公差±15μm，而B(niǎo)GA則放寬至±25μm
2. 趨勢預警機制：通過統計過程控制（SPC）分析，在參數超出2σ范圍時提前預警，避免批量異常
3. 數據追溯系統：每塊PCB的焊膏三維數據存檔，可與后續AOI、X-ray檢測結果交叉分析
某代工廠的實踐表明，這種預防性檢測使印刷工序的CPK值從1.0提升至1.67，意味著缺陷率從2700PPM降至64PPM。
三、隱藏的成本效益方程式
表面看，一臺進口SPI設備需要80-150萬元投資，但精明的生產管理者算的是另一筆賬：以月產50萬點的SMT線為例，SPI的引入可使：
- 貼片機拋料率降低40%
- 回流焊后維修工時減少65%
- 客戶退貨成本下降80%
更關鍵的是，SPI積累的焊膏印刷大數據，正在改變工藝優化模式。某企業通過分析12個月的歷史數據，發現環境濕度每升高10%，焊膏擴散面積會增大3%。據此建立的補償模型，使季節性質量波動降低了70%。
四、選擇代工廠的隱形考核指標
當客戶審核供應商時，除了關注貼片機品牌，更應考察SPI的應用深度。優質代工廠的SPI系統往往具備：
- 與MES系統實時聯動的閉環控制
- 支持01005元件（0.4mm×0.2mm）的檢測能力
- 可追溯3年以上的工藝參數數據庫
某醫療設備制造商就因代工廠的SPI數據鏈不完整，在FDA審核時被開出483觀察項。這警示我們：SPI不僅是檢測工具，更是質量體系的重要數字基礎設施。
在電子產品微型化趨勢下，0201元件、0.35mm間距BGA已成為常態。當焊盤面積縮小到0.2mm²時，0.01mm³的焊膏偏差就可能導致焊接失效。SPI的存在，讓SMT加工從經驗主導的“手藝活”，進化成數據驅動的精密制造。它如同焊膏質量的基因檢測儀，在元器件貼裝前就剔除潛在缺陷，這正是現代電子制造走向零缺陷的必由之路。
