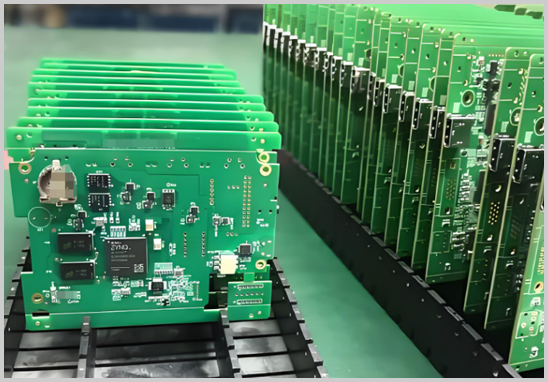

一、“PCB設計打樣”到底是什么？
簡單來說，PCB設計打樣就是在正式批量生產之前，先做一小批樣品板，用來驗證設計的正確性和可行性。通過這種“小批量試產”，可以及時發現問題、降低風險，避免量產時大面積返修或停線。
二、為什么要做PCB設計打樣？
1. 功能驗證
- 確保電源、信號走線、電磁兼容等滿足設計預期。
2. 工藝驗證
- 檢查盲孔/埋孔、BGA焊盤、電鍍通孔等制造工藝能否精準實現，尤其對多層板和高密度封裝要求極高。
3. 成本控制
- 提前調整設計和工藝參數，避免大批量生產的高額返工成本。
三、PCB設計打樣可以去哪里做？
- 一站式PCB設計打樣公司
- 深圳宏力捷電子，不僅能做打樣，還能承接從原理圖→PCB布局→BOM建立→供應商采購→樣品制作的全流程服務。
- 核心優勢：
- 多層板、高精密/BGA封裝、盲孔/埋孔（blind/buried via）設計與打樣；
- 小批量快板、功能驗證與交付一體化，省時省心。
四、如何選擇合適的PCB設計打樣服務商？
1. 工藝能力
- 看對多層板、BGA、盲孔/埋孔、電鍍通孔等工藝的支持度。
2. 資質與設備
- ISO9001等認證，先進的光繪機、鉆孔機、沉銅線棒與AOI檢測。
3. 交期與成本
- 快速打樣（24–72h出板）、合理的樣板報價。
4. 增值服務
- 原理圖評審、DFM優化、BOM代采、功能測試與后續量產對接等。
五、服務流程示例
1. 需求溝通
- 客戶提供原理圖、硬件說明。
2. 可行性評估 & 報價
3. PCB布局 & DFM審核
- 確保每個走線間距、孔徑、焊盤都符合工藝能力。
4. BOM 建立 & 采購對接
- 根據客戶或替客戶精準采購元器件。
5. 樣品制作 & 出板交付
- 完成多層/BGA/盲孔/埋孔板打樣，并提供測試報告。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
