對于剛?cè)腴TPCB設計的小伙伴來說，線寬線距這兩個詞就像“魔咒”一樣，讓人望而生畏：走線要多寬才安全？間距不夠會不會短路？BGA封裝又該如何布線？其實只要掌握幾個核心原則，選對設計工具和合作伙伴，線寬線距就不再是限制你發揮的“絆腳石”。

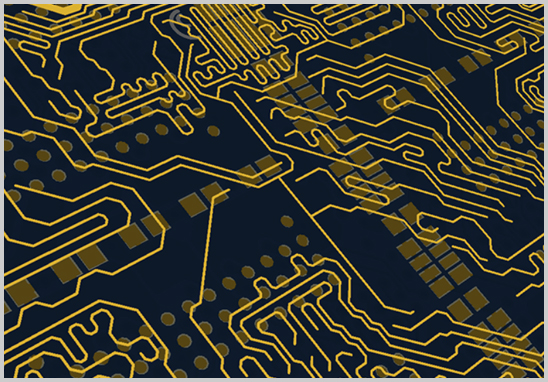

一、線寬線距到底是個啥？
簡單來說：
- 線寬（Line Width）指的是PCB電路板上銅線的寬度；
- 線距（Line Spacing）則是指兩條銅線之間的最小距離。
這兩個參數直接影響PCB的電氣性能（比如電流承載能力、阻抗控制）和制造工藝要求（比如是否容易短路、是否能生產出來）。
二、為什么線寬線距限制了你的設計？
在實際工作中，如果不清楚不同工藝對應的線寬線距限制，很容易畫出一個“理論上完美，但現實中根本做不出來”的PCB。比如：
- 2mil線寬線距是HDI高密度板的設計極限，一般要激光鉆孔配合；
- 常規板廠支持的最小線寬/線距為4~6mil（不同廠家能力不同）；
- 如果你選了BGA封裝，芯片引腳密密麻麻，不縮線不行，但縮過頭板廠就不敢做了。
解決辦法：了解工藝參數，從可制造性出發來設計。
> 參考：IPC-2221A《通用PCB設計標準》建議電源線最小線寬為0.5mm（約20mil）；常規信號線建議大于6mil，線距不低于6mil。
三、那PCB線寬線距該怎么算？
如果你只是做數字信號，一般按推薦值來設定即可。但如果設計的是高頻/高速電路，線寬就不僅僅是尺寸問題了，還涉及到阻抗匹配，要做差分線、等長線、阻抗控制等。
你可以用這兩個方法快速入門：
1. 使用在線線寬計算器
比如PCB制造商JLCPCB、PCBWay等網站都提供免費的線寬計算工具，輸入你所需電流、電壓、銅厚等，就能得到建議值。
2. 利用專業EDA工具自帶規則
如Altium Designer、Cadence、Mentor等，都能設置DRC規則（設計規則檢查），提前提醒你是否違反了工藝要求。
四、別被“默認值”束縛，設計前和廠商確認工藝能力
很多初學者用EDA工具時，線寬線距都是默認的，比如10mil線寬、6mil線距，看起來好像能用，但根本沒考慮實際制造能力。我們建議：
- 提前和PCB廠家確認最小線寬線距，如宏力捷電子支持最小3mil線寬線距，可支持盲埋孔、BGA布線等高精密工藝；
- 設計不同層時區分線寬，電源層、信號層、差分線使用不同線寬；
- 多層板設計時優先考慮布線密度與過孔方案，避免過多信號擠在內層造成制造難度。
五、實用建議：如何“繞開”線寬線距這道坎？
1. 從原理圖出發：不要盲目追求一堆器件上板，先規劃好布線空間；
2. 多利用自動布線與等長控制工具，減少人為干預的復雜度；
3. 找專業的PCB設計公司合作：像宏力捷電子，客戶只需提供原理圖，我們可完成：
- 電路板布局布線設計
- BOM清單生成與器件選型
- 尋找供應商與采購
- 樣品打樣與生產對接
你只需專注產品設計，把繁瑣留給我們。
別再被線寬線距困住手腳，設計前搞清楚“能做什么”，設計中用好工具和規則，設計后找對廠家配合。這樣一步一步走下來，就算是PCB小白，也能做出專業、高品質的電路板設計。
如果你正面臨復雜布線、高密度設計或BGA封裝難題，歡迎聯系宏力捷電子，我們有20余年P(guān)CB設計經驗，助你輕松搞定從設計到打樣的每一步！
