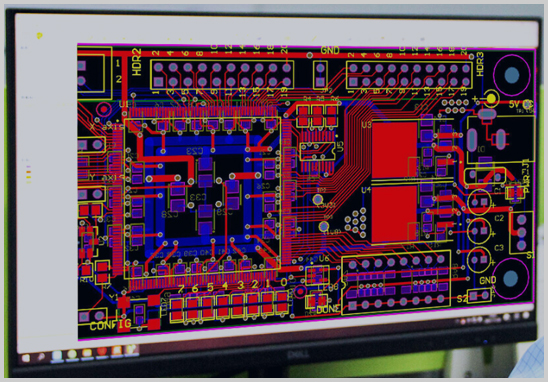

“這個板子設計有問題，需要改。”
但仔細一看，問題往往并不在電路原理，而是集中在三個最基礎、卻最容易被忽略的地方：
> 焊盤、孔徑、阻焊
這三項設計如果不符合制造和貼裝工藝要求，哪怕原理圖完全正確，PCB依然可能：
- 無法量產
- 良率偏低
- 頻繁返工，周期被拉長
下面我們從“為什么會不合規”+“常見問題表現”+“正確設計思路”三個層面，系統拆解。
一、PCB焊盤設計常見不合規問題
1. 焊盤尺寸“能畫，但不好焊”
這是PCB設計中最常見、也是最容易被忽略的問題。
很多焊盤尺寸：
- 直接照搬器件Datasheet
- 或使用EDA軟件默認封裝
但Datasheet給的是理論最小推薦值，并不等于適合量產。
常見不合規表現：
- 焊盤過小 → 焊點錫量不足，虛焊
- 焊盤過大 → 連錫、錫珠、橋連風險高
正確思路：
焊盤尺寸應在 IPC-7351 基礎上，結合PCB廠和SMT廠的實際能力進行優化，而不是“剛好能過DRC”。
2. BGA焊盤與阻焊定義錯誤
在BGA PCB設計中，這是典型高風險點。
- NSMD（非阻焊定義焊盤）：
阻焊開窗大于焊盤，主流量產方案
- SMD（阻焊定義焊盤）：
對阻焊對位精度要求高
常見問題：
- 未區分NSMD / SMD
- 阻焊開窗尺寸不一致
- 局部BGA焊盤被阻焊“吃邊”
建議：
BGA焊盤規則必須統一，并提前確認PCB廠是否支持對應工藝。
3. 焊盤與走線、孔位間距不足
設計軟件能通過，并不代表生產安全。
風險后果：
- 阻焊橋斷裂
- 焊盤起皮
- 貼片偏移
設計建議：
間距設計需滿足 IPC-2221 推薦值，而不是按最小極限去“卡”。
二、PCB孔徑設計中的高頻問題
1. 混淆“鉆孔孔徑”和“成品孔徑”
這是非專業PCB設計中非常典型的問題。
- 設計文件標的是成品孔徑
- PCB廠鉆孔時需考慮電鍍補償
如果設計未留余量：
- 成品孔徑偏小
- 插件困難，甚至直接報廢
經驗值參考：
- 通孔電鍍補償通常為 0.1–0.2 mm
（以具體板廠工藝為準）
2. 孔徑過小，板厚過大
在多層PCB、高密度PCB設計中尤為常見。
問題本質：
- 孔徑與板厚比例失衡
- 孔內電鍍不均
行業通用經驗：
通孔縱橫比（板厚 / 孔徑）
建議 ≤ 8:1（常規工藝）
超過該范圍，應考慮：
- 放大孔徑
- 或采用盲孔 / 埋孔結構
3. 盲孔、埋孔“能畫但做不了”
很多設計在軟件里完全沒問題，但板廠直接拒單。
常見原因：
- 盲孔深度超出能力
- 疊層結構未定義清楚
建議：
涉及盲孔、埋孔的PCB設計，必須在設計前與PCB廠同步工藝能力。
三、PCB阻焊設計中最容易被忽視的細節
1. 阻焊開窗過小或偏移
阻焊設計不當，會直接影響焊接質量。
典型問題：
- 阻焊壓焊盤
- 焊盤露銅不足
建議值（常規）：
NSMD焊盤阻焊開窗
≥ 焊盤單邊 +0.05～0.075 mm
2. 阻焊橋?qū)挾炔蛔?/span>
設計時看似存在，量產中卻“消失”。
后果：
- 焊盤連錫
- 外觀與可靠性問題
經驗建議：
阻焊橋?qū)挾?≥ 0.1 mm
（具體以板廠工藝為準）
3. 阻焊與字符、測試點沖突
常見但容易忽略的問題：
- 字符壓焊盤
- 測試點被阻焊覆蓋
正確做法：
PCB設計完成后，應進行一次制造導向的DFM檢查，而不僅是電氣規則檢查。
四、為什么專業PCB設計能顯著降低返工？
很多PCB問題并非“設計能力不足”，而是：
- 不了解制造真實能力
- 設計、制板、貼裝之間信息斷層
深圳宏力捷電子在PCB設計階段即同步考慮：
- PCB可制造性（DFM）
- SMT可貼裝性（DFA）
- PCBA量產一致性
可為客戶提供：
- 多層 / 高精密 / BGA / 盲埋孔PCB設計
- BOM整理與器件選型
- 供應商匹配與購料
- 打樣及PCBA批量生產
讓PCB設計一次通過，而不是反復修改。
五、總結：PCB設計，細節決定成敗
焊盤、孔徑、阻焊看似基礎，卻決定了PCB：
- 能不能生產
- 好不好焊
- 能不能穩定量產
真正成熟的PCB設計，目標不是“畫完”，而是順利落地。
如果你正在為PCB返工、打樣反復、板廠頻繁反饋問題而困擾，從設計源頭優化，往往是最省成本的解決方式。
