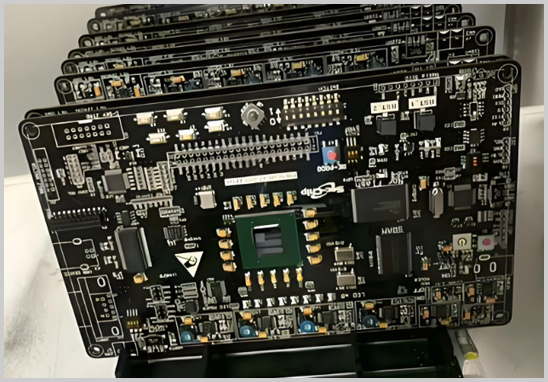

在電子產品制造過程中，PCBA（Printed Circuit Board Assembly，電路板組裝）質量直接決定產品的穩定性、可靠性和市場競爭力。
對于有PCBA打樣和PCBA代工代料需求的企業來說，選擇具備完善質量檢測體系的加工廠尤為關鍵。
當前行業中，成熟的PCBA制造企業通常會建立從SMT生產檢測到功能測試的完整質量控制體系。其中，AOI檢測、SPI檢測、ICT測試以及X-Ray檢測是核心質量保障環節。
本文將系統解析PCBA代工代料過程中常見的質量檢測技術，以及它們?cè)谔嵘a(chǎn)品可靠性方面的重要作用。
一、PCBA代工代料為什么必須建立完善檢測體系？
PCBA加工涉及PCB制造、元件采購、SMT貼片、DIP插件焊接及整機裝配等多個環節。
在生產過程中，常見質量問題包括：
- 錫膏印刷不良
- 元件偏移或缺失
- 虛焊、橋連
- BGA焊點缺陷
- 元件極性錯誤
如果缺乏系統化檢測，這些問題可能在產品出貨后才暴露，導致：
- 產品返修率上升
- 電子產品可靠性下降
- 企業售后成本增加
因此，優質PCBA代工廠通常采用多層級檢測機制，實現“生產過程控制 + 成品質量驗證”。
二、PCBA質量檢測流程概覽
標準PCBA制造檢測流程通常包括：
1. 錫膏檢測（SPI）
2. 貼片后光學檢測（AOI）
3. X-Ray無損檢測
4. 在線電路測試（ICT）
5. 功能測試（FCT）
6. 老化測試與可靠性驗證
該體系貫穿SMT生產到整機測試全過程。
三、SPI檢測：SMT質量控制的第一道關卡
SPI（Solder Paste Inspection）是錫膏印刷檢測系統，主要用于檢測錫膏印刷質量。
檢測內容包括：
- 錫膏厚度
- 錫膏面積
- 錫膏體積
- 印刷偏移
- 錫膏橋連
通過SPI檢測可以在元件貼裝前發現問題，避免批量焊接缺陷。
根據IPC行業標準，錫膏印刷質量問題占SMT焊接缺陷的60%以上（來源：IPC SMT Manufacturing Study）。
因此，SPI檢測被認為是SMT質量控制中非常關鍵的一環。
四、AOI檢測：PCBA外觀缺陷自動檢測
AOI（Automated Optical Inspection）即自動光學檢測系統，利用高分辨率攝像頭和圖像算法檢測焊接質量。
主要檢測項目包括：
- 元件缺失
- 元件偏移
- 極性錯誤
- 虛焊
- 錫橋
- 焊點不足
AOI的優勢：
- 檢測速度快
- 可實現全板檢測
- 自動識別缺陷
AOI通常設置在以下環節：
- 貼片后檢測
- 回流焊后檢測
它可以有效減少人工目檢誤差，提升檢測效率。
五、X-Ray檢測：BGA與隱藏焊點的關鍵檢測技術
在現代電子產品中，越來越多PCB使用：
- BGA芯片
- QFN封裝
- CSP封裝
這些封裝的焊點隱藏在芯片底部，傳統AOI無法檢測。
此時需要采用X-Ray無損檢測技術。
X-Ray檢測主要用于檢查：
- BGA焊球空洞
- 虛焊
- 焊點橋連
- 焊點塌陷
- 焊點偏移
X-Ray系統通過透視成像技術，可以清晰看到焊點內部結構，是高密度PCB制造的重要檢測手段。
六、ICT測試：電氣性能在線檢測
ICT（In-Circuit Test）即在線電路測試，用于檢測PCBA電氣性能。
測試內容包括：
- 電阻
- 電容
- 電感
- 開路
- 短路
- 芯片引腳連接
ICT能夠快速定位電路問題，是電子制造行業常見的量產測試手段。
七、FCT功能測試：驗證產品功能完整性
FCT（Functional Circuit Test）主要用于驗證PCBA在真實工作環境中的功能。
測試項目可能包括：
- 通信接口測試
- 電源功能測試
- 軟件運行測試
- 信號輸出檢測
FCT是確保產品能夠正常運行的最終驗證步驟。
八、如何選擇可靠的PCBA代工代料廠家？
對于電子產品企業來說，在選擇PCBA加工廠時建議重點關注以下能力：
1. 生產能力
- SMT貼片線數量
- DIP插件產線
- 自動化設備水平
2. 質量檢測能力
- SPI檢測設備
- AOI檢測系統
- X-Ray檢測設備
- ICT / FCT測試能力
3. 供應鏈管理能力
- 元器件采購渠道
- 防偽與質量控制
- 元件替代能力
4. 工程技術能力
- PCB設計優化
- DFM可制造性分析
- PCB抄板能力
完善的技術體系可以顯著提升PCBA打樣成功率和批量生產穩定性。
九、宏力捷電子：提供一站式PCBA代工代料服務
深圳宏力捷電子是一家擁有20余年電子制造經驗的PCBA代工代料廠家，致力于為電子產品企業提供高品質的一站式PCBA解決方案。
公司主要服務能力包括：
1. PCB抄板與設計
- 原理圖設計
- PCB Layout
- PCB抄板服務
2. PCB制造
- 多層PCB制造
- 高精度電路板加工
- 快速打樣
3. 元器件采購
- 全球供應鏈渠道
- 原廠與授權代理采購
- 嚴格來料檢驗
4. PCBA加工
- 多條SMT生產線
- DIP插件線
- 自動焊接與組裝
5. 完整質量檢測體系
- SPI錫膏檢測
- AOI光學檢測
- X-Ray無損檢測
- ICT / FCT測試
6. 成品組裝交付
- 整機組裝
- 功能測試
- 包裝出貨
通過完善的生產體系和質量控制流程，宏力捷電子能夠?yàn)榭蛻籼峁┓€(wěn)定、高效、可靠的PCBA打樣與批量生產服務。
十、結語
隨著電子產品向高密度、高集成、高可靠性方向發展，PCBA質量控制變得越來越重要。
從SPI、AOI到X-Ray檢測，再到ICT與FCT功能測試，完整的質量檢測體系是確保PCBA可靠性的關鍵。
對于有PCBA打樣或PCBA代工代料需求的企業來說，選擇擁有完善檢測體系和成熟制造經驗的合作伙伴，將有效降低生產風險，提高產品品質與市場競爭力。
