国产欧美日韩专区发布,精品国产亚洲第一区二区三区,韩国三级2019理论在线观看,久久夜色精品国产亚洲,亚洲精品日本久久一区二区三区,欧美乱色伦图片区,国产精品制服丝袜四区,欧美日韩亚洲tv不卡久久,么公吃我奶水中文字幕,精品极品国产色在线,亚洲精品在看在线观看

之前的文章曾經(jīng)提過公司的產(chǎn)品因?yàn)?a href="http://www.tao123.cc/archives/view-315-1.html" target="_blank">ENIG板的浸金厚度不足而造成化鎳/無電鍍鎳(Electroless Nickel)氧化，甚至造零件的焊接強(qiáng)度不足致零件掉落的問題。不過在許多的文獻(xiàn)及資料記載里都說明，金層在電路板表面處理的角色只是作為空器的隔絕層，用來保護(hù)其下面的鎳層不至于氧化而已，金(Au)在焊錫中的非但無法形成強(qiáng)壯的焊接，反而會形成AuSn及AuSn2等脆弱的IMC而造成金脆的后果。

(延伸閱讀：零件掉落與電路板鍍金厚度的關(guān)系)

其實(shí)ENIG板子的真正焊點(diǎn)應(yīng)該要完全生長在鎳層，形成Ni3Sn4的良性IMC，如此才能確保焊接強(qiáng)度。



ENIG (Electroless Nickel Immersion Gold)表面處理的板子在高溫焊接的瞬間，金層將會迅速溶解于液態(tài)錫之中，形成AuSn、AuSn2或AuSn4等共金(IMC)而快速脫離EN (Electroless Nickel)層，并迅速擴(kuò)散進(jìn)入焊錫之中。所以ENIG的焊點(diǎn)應(yīng)當(dāng)是完全生長在EN化鎳層的表面，一般的金層功用在保護(hù)鎳面不要跟要跟空氣直接接觸而生銹氧化而已。金層如果太厚不但無濟(jì)于事，而且一旦超過焊點(diǎn)重量的3%時(Au的比重為19.3)，反而會引起金脆(Gold Embrittlement)的問題，形成脆弱的IMC。

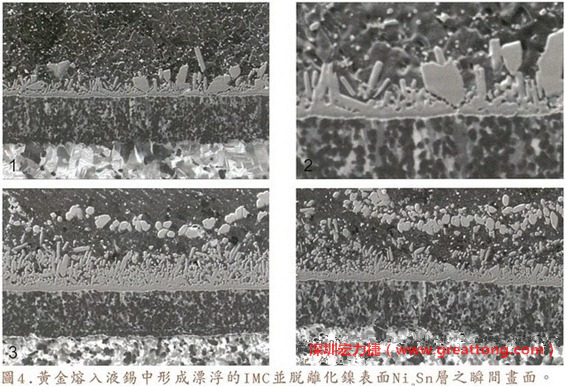

下面四張圖片為放大4500倍的SEM圖像，說明在回流焊爐熱量不足的情況下，黃金成份正要從鎳層分離融入焊錫之中的瞬間，當(dāng)零件遭受外力沖擊的時候就極有可能從這一整排AuSn、AuSn2或AuSn4的IMC處裂開。

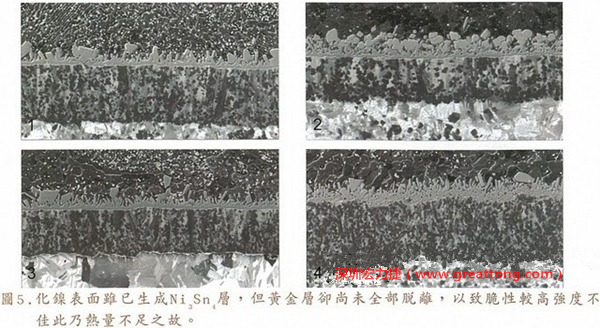

下面四圖顯示，當(dāng)焊接的熱量不足或未持續(xù)時，雖然Ni3Sn4的薄薄IMC層已經(jīng)生成而焊牢，但也會因?yàn)锳uSn及AuSn2還未來得及逸走，而停留在共金介面附近，當(dāng)有外力拉扯的時候，就很容易斷裂開來。這就是為何ENIG的焊點(diǎn)強(qiáng)度，始終不如銅面焊點(diǎn)(Cu6Sn5)來得更為牢固的主因之一。



下面兩圖顯示，當(dāng)焊接的熱量足夠且持續(xù)的時候，金層將會完全逸走融入到焊料之中，從圖片中可以零星看到小顆粒的AuSn四處分散漂浮在焊料之中，剩下由錫鎳所形成的IMC，自然就可以得到有不錯的焊接強(qiáng)度?？梢韵胍?，如果浸金或鍍金層太厚，就會形成過多的AuSn共金，最后導(dǎo)致AuSn無法有效逸走或充滿整個焊料，進(jìn)而影響到焊接強(qiáng)度。
