本文深圳宏力捷通過圖文結合的方式為大家介紹印刷電路板(PCB)制作，包含使用CAM讀取版層、CAM轉LMD檔等信息。

4-2 CAM讀取版層

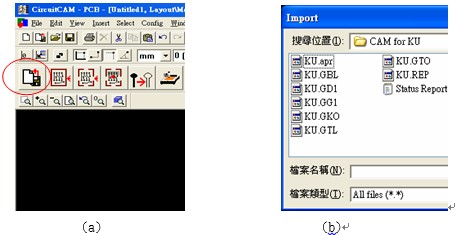

CAM是雕刻機所附屬之軟體，主要功用在讀取各個不同PCB繪圖軟體，其所轉出來之不一樣的檔案，都必須經過CAM讀取出以后再給雕刻機來作辨識驅動。進入CAM程式后，按左上方匯入圖案，找到Gerber所在位置，選取需要讀入之版層，如圖24。

                                                            圖24 CAM讀入版層

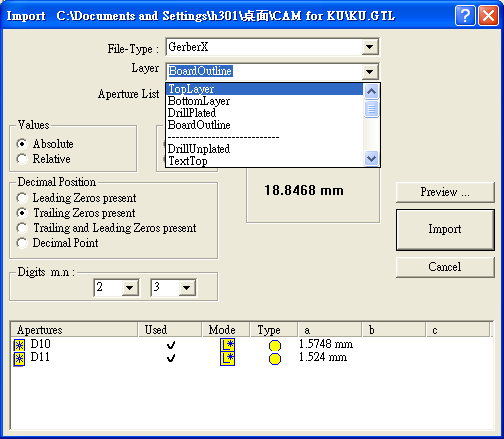

我們首先讀取零件面GTL，把Layer版層選到頂層TopLayer后，我們就可以按Import輸入。以此類推我們重覆剛剛的步驟，把焊錫面GBL讀取出來后，在Layer版層選取BottomLayer后，Import輸入。把焊錫面TXT讀取出來后，在Layer版層選取Drillplated后，Import輸入。再讀取外框面GKO，Layer選到BoardOutline后輸入，如圖25。

                                          圖25 選取匯入之版層

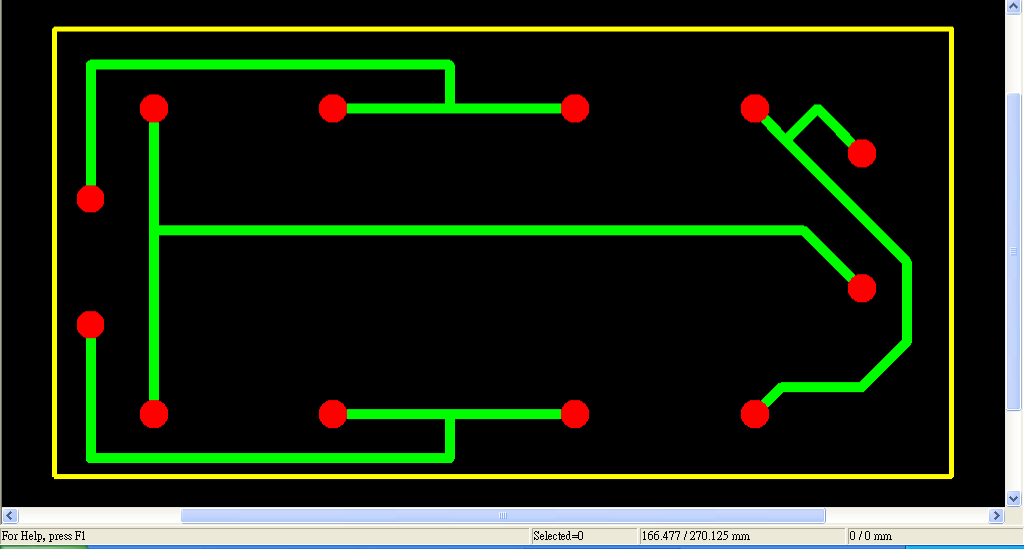

畫面顯示PCB布線結果，如圖26所示，其中零件面以紅色表示，焊錫面以綠色表示，外框以黃色表示。

                                    圖26 匯入完成圖

4-3 CAM隔離線

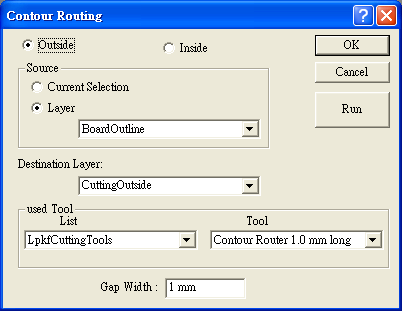

接著就是劃出隔離線，隔離線是一種給雕刻機辨別的線路，我們從外框開始畫起，從上方主選單Edit中，選取Contour Routing出現對話框，選取外框選項Outside，在版層中下拉選取外框BoardOutline，再來以下都是預設值無須更動，如圖27，按Run輸出。畫面出現如圖28附隔離線之布線圖。

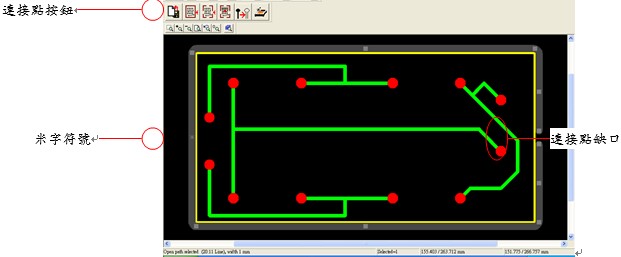

此時在原完成之布線圖(圖26)外框會多一條白灰色隔離線，然而外框隔離線是給雕刻機裁邊時辨識用，所以在裁邊時必須保留連接點一至二點，以供PCB板在未完成取下前能與外圍連接在一起，固定位置，以免任意晃動。把滑鼠游標移到外框以外區域雙擊后，隔離線顏色變深，且在隔離線上會出現有米字符號，而米字符號以鍵盤上數字鍵里的”+””-“來移動，當點下保留連接點之按鈕時，隔離線則會出現缺口，如圖28。

                                              圖27 外框隔離線對話框

                                                            圖28 選取保留連接點位置

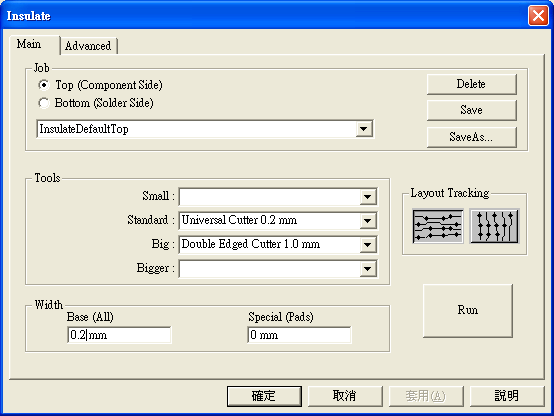

接著輸出焊錫面和零件面之隔離線，從上方主選單Edit選項中，選Insulate后，出現Main對話框，Job對話框里選到TOP之選項，在Width里的Special里的值更改為0mm，如圖29，按Run輸出零件面隔離線完成。重複上述步驟Job對話框里選到Bottom之選項,在Width里的Special里的值更改為0mm后，按Run輸出焊錫面隔離線完成，如圖30。

                                                                圖29 隔離線對話框

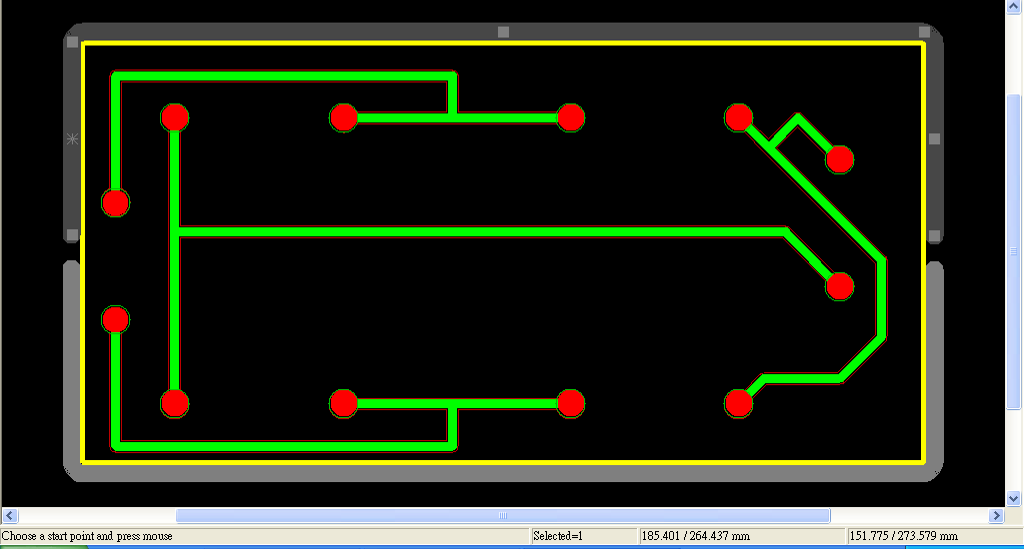

畫面上，在各層面(如零件面、焊錫面)中會有一條不同顏色之隔離線細線，如圖30。然后可以做存檔的動作，CAM檔案所存在位置，LMD檔就會輸出至同一位置。

                                           圖30 隔離線

4-4 CAM轉LMD檔

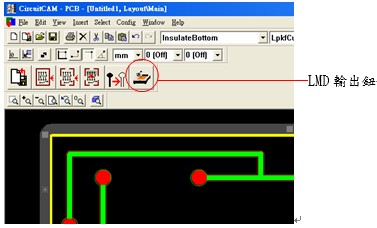

按下圖之按鈕，LMD檔自動輸出完成圖至指定位置，如圖31。

                                        圖31 LMD輸出

4-5 BoardMaster雕刻

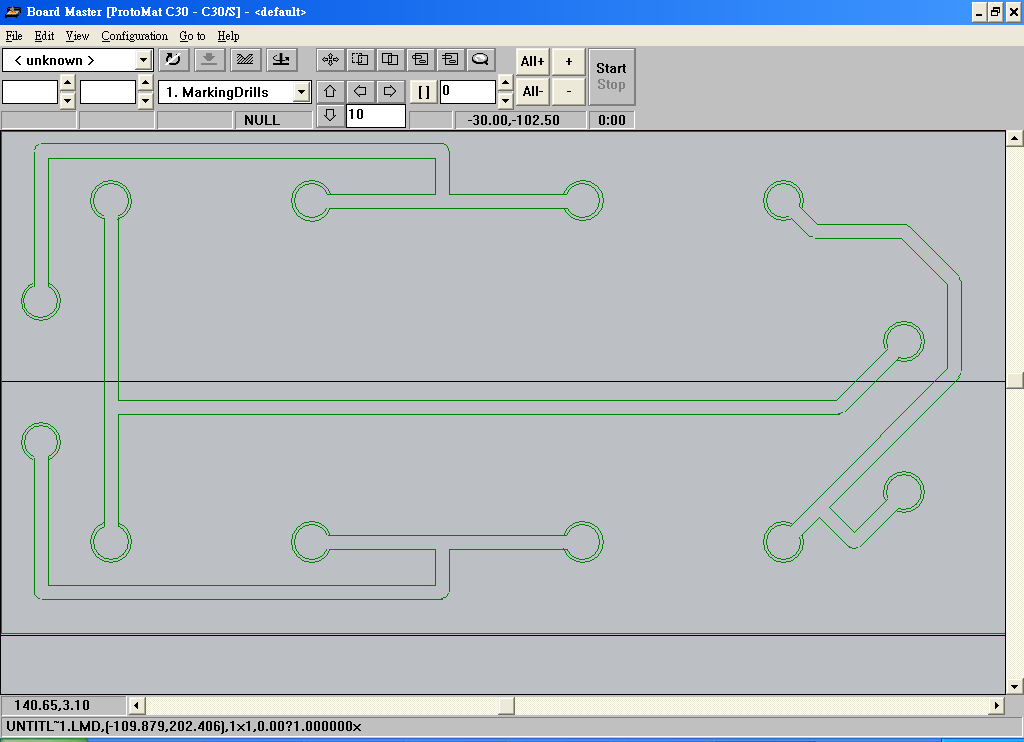

最后到了重要關頭，就是我們即將把作品成型的最后一個步驟，打開雕刻機的執行驅動，在上方主選單File→Import→LMD，找出剛才完成的LMD檔輸入，在上方主選單中View→All projects把工作圖形放大，如圖32。

                                                                         圖32 讀取LMD

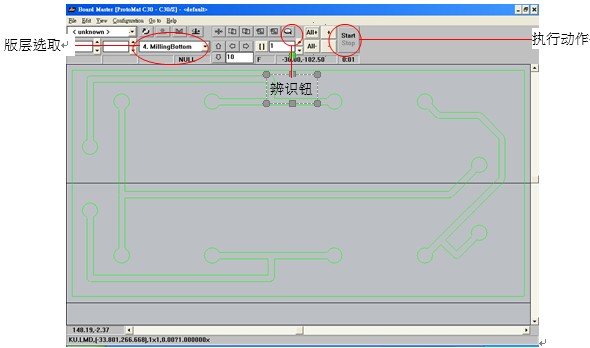

接著把版層選取到MillingBottom，按All+辨識鈕，工作圖形會變高亮度，接著按Start開始執行雕刻。之后重覆上述動作，選取到DrillngPlated，按All+辨識鈕，此時鉆孔點變高亮度，按Start開始執行鉆孔。鑚孔完后版層選取到Cutting外框，按All+會使外框線變高亮度，接著按Start開始執行裁邊，如圖33。

                                                                             圖33 辨識

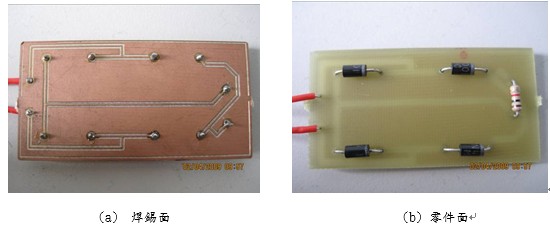

取下完成雕刻之PCB板，用手或美工刀將保留之連接點切斷，將零件焊接上去后即完成電路，如圖3-34為本節之范例，橋式整流器電路之完成品。

                                                                                圖34 完成品
