PCBA DFM問題實例1：物料與PAD不匹配

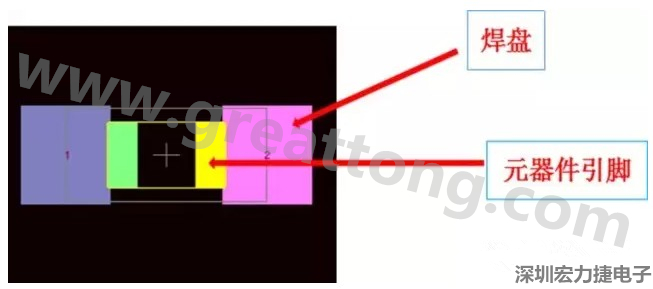

引腳與焊盤接觸面積太小

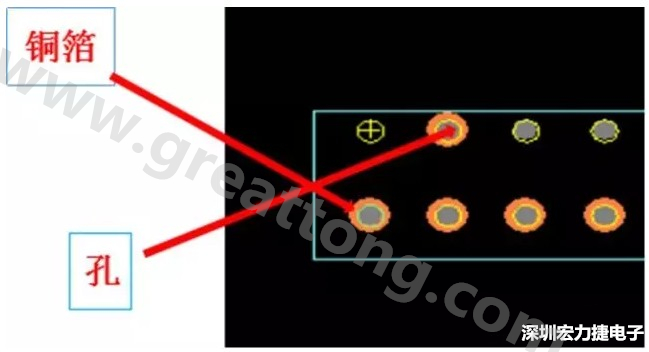

缺失過孔、銅箔面積過小
可能后果
? 生產停滯，造成等待浪費
? 產品出貨或上市延遲

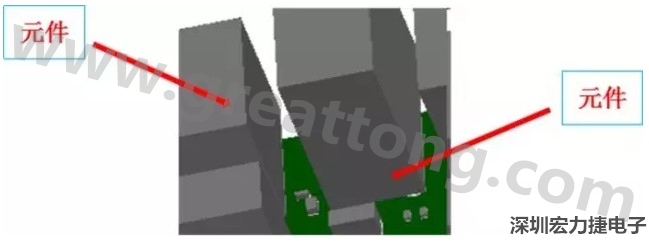

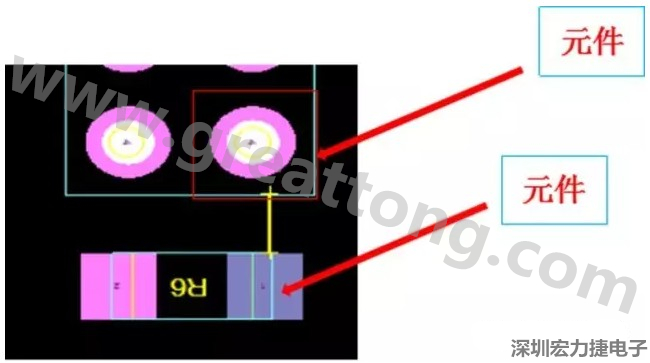

PCBA DFM問題實例2：元件距離太近，組裝干涉
可能后果：
對設備精度要求高維修不方便

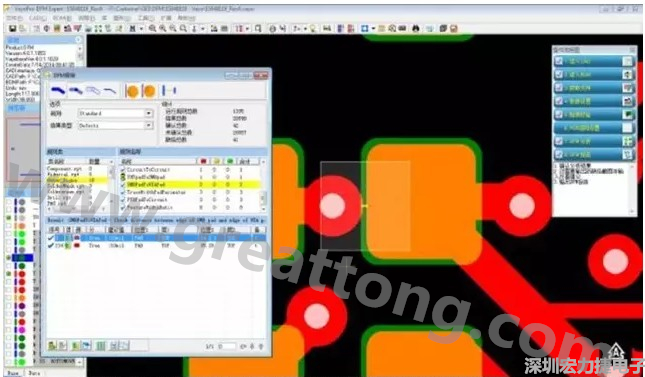

PCBA DFM問題實例3： Via孔與焊盤間距風險
可能后果
Via孔布滿PCB板時，細微處處理不當，易造成橋接、短路，錫少問題。
PCBA DFM問題實例4：孔環問題

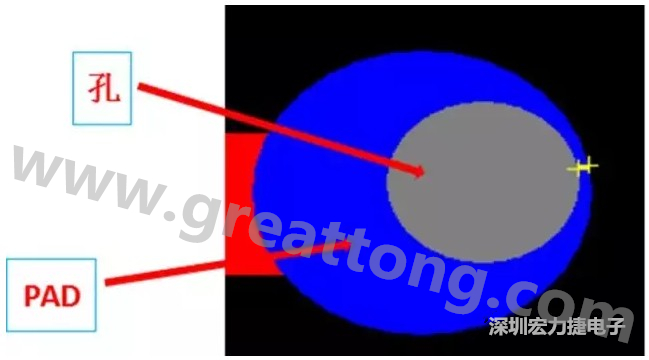

孔與PAD不同心

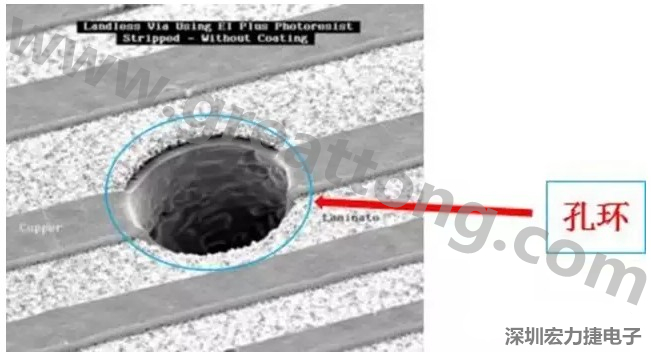

孔環過小，甚至缺失
可能后果：
易導致via/鍍通孔結構虛弱，在惡劣使用環境易開裂、折斷，造成功能失效，壽命縮短。

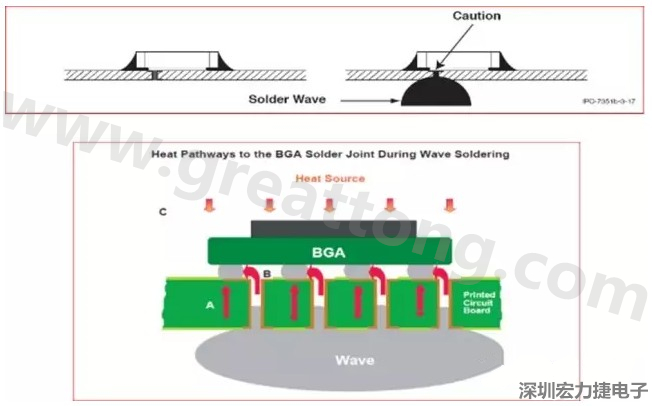

PCBA DFM問題實例5： 元器件下方過孔潛在風險
可能后果：
Via 或通孔布放在元件下，在過波峰爐時易造成不易發現的橋接、短路問題。

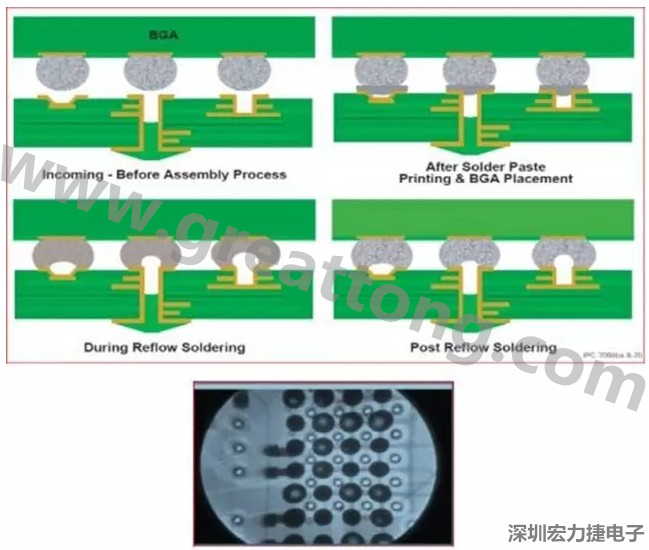

PCBA DFM問題實例6： BGA焊盤底下Via風險
可能后果：
Via布放在BGA PAD內會造成焊點內氣泡，造成焊點機械強度弱，成為產品可靠度短板。
