PCBA加工SMT的工藝流程

領PCB、貼片元件 ==> 貼片程式錄入、道軌調節、爐溫調節 ==> 上料 ==> 上PCB

 ==> 點膠（印刷） ==> 貼片 ==> 檢查 ==> 固化 ==> 檢查 ==> 包裝 ==> 保管



PCBA加工SMT生產點膠工序簡介

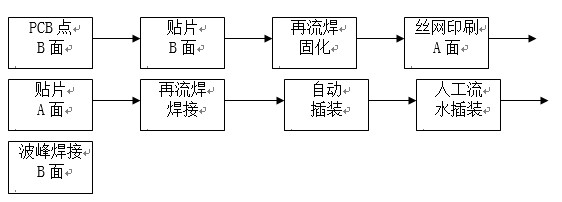

?　點膠工藝主要用于引線元件通孔插裝（THT）與表面貼裝（SMT）共存的貼插混裝工藝。在整個生產工藝流程（見圖）中，我們可以看到，印刷電路板（PCB）其中一面元件從開始進行點膠固化后，到了最后才能進行波峰焊焊接，這期間間隔時間較長，而且進行其他工藝較多，元件的固化就顯得尤為重要。

?　點膠過程中的工藝控制。生產中易出現以下工藝缺陷：膠點大小不合格、拉絲、膠水浸染焊盤、固化強度不好易掉片等。因此進行點膠各項技術工藝參數的控制是解決問題的辦法。



1、 點膠量的大小

根據工作經驗，膠點直徑的大小應為焊盤間距的一半，貼片后膠點直徑應為膠點直徑的1.5倍。這樣就可以保證有充足的膠水來粘結元件又避免過多膠水浸染焊盤。點膠量多少由點膠時間長短及點膠量來決定，實際中應根據生產情況（室溫、膠水的粘性等）選擇點膠參數。



2、 點膠壓力

目前公司點膠機采用給點膠針頭膠筒施加一個壓力來保證足夠膠水?dāng)D出點膠嘴。壓力太大易造成膠量過多；壓力太小則會出現點膠斷續現象，漏點，從而造成缺陷。應根據同品質的膠水、工作環境溫度來選擇壓力。環境溫度高則會使膠水粘度變小、流動性變好，這時需調低壓力就可保證膠水的供給，反之亦然。



3、 點膠嘴大小

在工作實際中，點膠嘴內徑大小應為點膠膠點直徑的1/2，點膠過程中，應根據PCB上焊盤大小來選取點膠嘴：如0805和1206的焊盤大小相差不大，可以選取同一種針頭，但是對于相差懸殊的焊盤就要選取不同的點膠嘴，這樣既可以保證膠點質量，又可以提高生產效率。



4、 點膠嘴與PCB板間的距離

不同的點膠機采用不同的針頭，點膠嘴有一定的止動度。每次工作開始應保證點膠嘴的止動桿接觸到PCB。



5、 膠水溫度

一般環氧樹脂膠水應保存在0--50C的冰箱中，使用時應提前1/2小時拿出，使膠水充分與工作溫度相符合。膠水的使用溫度應為230C--250C；環境溫度對膠水的粘度影響很大，溫度過低則會膠點變小，出現拉絲現象。環境溫度相差50C，會造成50％點膠量變化。因而對于環境溫度應加以控制。同時環境的溫度也應該給予保證，濕度小膠點易變干，影響粘結力。



6、 膠水的粘度

膠的粘度直接影響點膠的質量。粘度大，則膠點會變小，甚至拉絲；粘度小，膠點會變大，進而可能滲染焊盤。點膠過程中，應對不同粘度的膠水，選取合理的壓力和點膠速度。



7、 固化溫度曲線

對于膠水的固化，一般生產廠家已給出溫度曲線。在實際應盡可能采用較高溫度來固化，使膠水固化后有足夠強度。



8、 氣泡

膠水一定不能有氣泡。一個小小氣泡就會造成許多焊盤沒有膠水；每次裝膠水時時應排空膠瓶里的空氣，防止出現空打現象。

對于以上各參數的調整，應按由點及面的方式，任何一個參數的變化都會影響到其他方面，同時缺陷的產生，可能是多個方面所造成的，應對可能的因素逐項檢查，進而排除?？傊?，在生產中應該按照實際情況來調整各參數，既要保證生產質量，又能提高生產效率。
